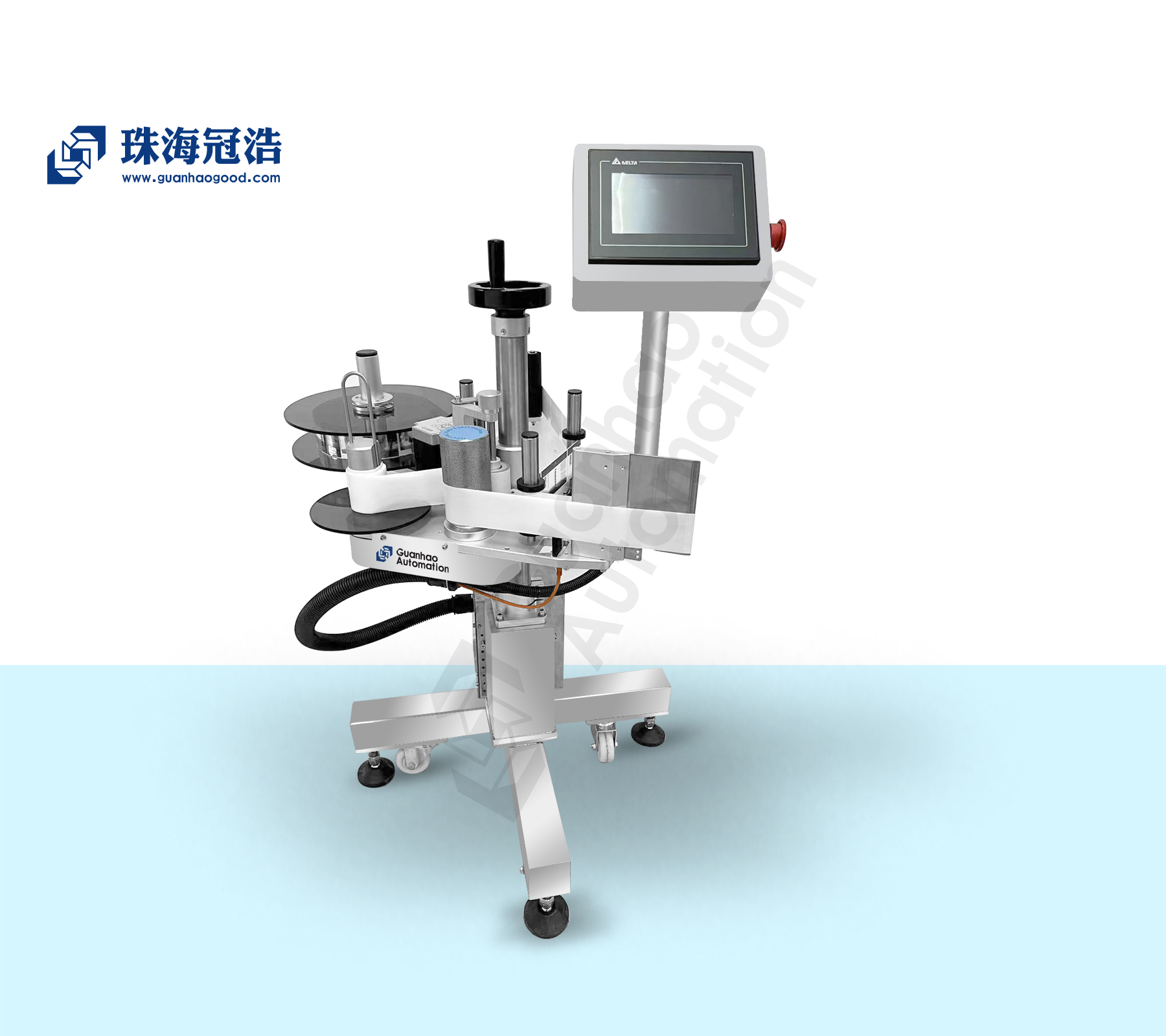

可配套到車間流水線，對流過的產品，進行上平面、側面的貼標，實現在線貼標，如配套噴碼機，對流過的物體實現貼標、噴碼一步完成；廣泛應用于食品、醫藥、化工等行業。
適用范圍：
適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。
適用產品：可配套枕式包裝機、自動流水線、印刷機等，實現在線貼標。
應用行業：廣泛應用于包裝、食品、玩具、日化、電子、醫藥等行業。
應用實例：薄膜袋成型前貼標、流水線貼標等。
核心工作原理：
傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標滾輪，標簽被滾覆，一張標簽的貼附動作完成；
操作過程：產品送入（接流水線）—>產品輸送—>產品檢測（或接收外源信號）—>貼標—>覆標。
設備性能特點：
配套簡單，可直接安裝在流水線和包裝機上，獨立控制或聯動控制，實現自動貼標，實現無人化貼標生產；
應用靈活，配置不同覆標機構，可實現在平面和不平整表面貼標；
調整方便，調整結構采用單桿結構，標頭可x/y/z六個自由度靈活可調，靈活匹配不同流水線；
貼標精度高，標帶繞行糾偏機構防止標簽走偏，細分步進電機驅動出標，標簽前后位置準確；
智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；
觸摸屏操作界面，具有全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；
穩定性高，采用松下PLC+松下觸摸屏+細分步進電機+光纖傳感器電控系統控制，控制精密，支持長時間工作；
可選配功能：
①熱打碼/噴碼功能；
②移動支架；
③其他功能（按客戶要求訂做）。
技術參數：
貼標精度：±1mm (不含產品、標簽誤差)；
貼標速度：40～100件/分鐘（與產品尺寸有關）；
適用產品尺寸：無要求（取決于流水線輸送參數
適用標簽尺寸：長度：20mm～250mm 寬度（底紙寬度/mm）：20mm～150mm
整機尺寸：約800mm×700mm×1250mm（長×寬×高）；
適用電源：220V/50HZ；
整機重量：約70Kg。
適用標簽內徑：76mm 適用標簽外徑：280mm
主要配置：
|
主要機構配置 |
主要電氣配置 |
||||
|
機構名稱 |
數量 |
主要使用材料 |
電氣名稱 |
數量 |
型號規格 |
|
放卷機構 |
1套 |
鋁合金、亞克力 |
測標電眼 |
1套 |
美國漢普森 |
|
調整機構 |
2套 |
鋁合金、不銹鋼、銀枝 |
PLC |
1套 |
松下Panasonic |
|
牽引機構 |
1套 |
鋁合金、包膠輥 |
人機界面 |
1套 |
彩色觸摸屏4.3英寸Samkoon |
|
覆標機構 |
1套 |
鋁合金、不銹鋼海綿管 |
測物電眼 |
1套 |
松下神視-嘉準套裝 |
|
觸摸屏箱 |
1套 |
不銹鋼 |
牽引電機 |
1套 |
倍斯特步進電機 |
|
電 箱 |
1套 |
烤漆鈑金 |
牽引電機驅動器 |
1套 |
倍斯特驅動器 |
|
導標機構 |
6套 |
鋁合金 |
收卷機構 |
1套 |
不銹鋼、賽鋼 |
|
剝標機構 |
1套 |
不銹鋼、6061鋁合金 |
|
|
|
